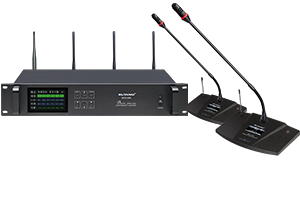

WCS-20M系统主机简介

    本系统采用数字控制通信双向接收信号，按键式控制操作简单，安装方便快捷；采用高速CPU编程控制，高保真线路设计，使音质原音重现；可连接255个列席单元，创新的发言模式，成为新一代多功能无线会议系统，广泛应用于任何规模的宴会厅、宾馆、银行、公司会议厅及国际大型多种语言会议中心。

• 数字无线处理音频信号和控制信号, 双向接收信号，CPU多级纠错和加密扰码。抗电磁、手机干扰。

• 识别码采用两组配搭应用技术，轻松避开干扰和叠机使用

• 科学的IP与ID编码设计（ID:001-160、IP:001-008），可实现多套系统在同一场所多会场使用。

• 系统状态检测功能：当主机与会议单元连接不正常，灯环会闪烁提示；而连接正常的情况下，会议单元灯

  环是长亮状态；方便检查所有的单元是否处于正常无线通信状态。

• 信号覆盖范围内支持255个会议单元连接使用,同时发言人数1-6人可选,主席单元和代表单元可以自由组合

  使用

• 连接视像头可实现发言实时视像追踪功能，支持4路摄像头信号输入，2路视频输出

• 多种云台球机控制协议,兼容性极强:Pelco_P   VISCA_SONY-D70    Pelco _D 协议。

• PC控制软件同频联动操作，实现界面一体化管理

• RS232端口可连接中控，令会议设备智能化。

• 智能电源管理系统，主机关闭电源后，各单元将自动关机，降低电池消耗

• 远程换频功能，实现远距离单元和主机控机频率同步换频

• 采用800X480高像数TFT4.3寸彩屏显示，分级菜单设计，操作简便；具有音量调节，发言模式，发言人数，使用信道，EQ功能，通信IP和通信ID调节功能，实时显示发言人数，通道顺序，信道位置与单元电量数据；

• 3种发言模拟设置： 先进先出模式、主席模式、限制发言; 同时发言人数：1-6人（可选 ）。

• 内置强大的EQ均衡设置：会议模式、演讲模式和两种自定义模式，四种模式可选。

• 三种音频输出端口，可以适用不同的音响设备连接

• 2U机箱设计，可安装在19英寸标准机架

• 使用距离：80-100米，通讯距离：100-150米；可安装于19英寸标准机柜中。

WCS-202会议单元简介

• 智能数字化设计，工作电压为4.5V。

• 高保真单指向性电容咪芯，使声音还原好、清晰度高、噪音小、超强拾音效果。

• 采用43*23 LCD液晶屏，显示信号强度、ID号、工作模式、发言状态、使用时长、电量。

• 单元具有开关电源键和发言键，主席单元另增添优先键，可随时关闭发言中的代表单元，便于控制会场秩

  序，主席之间不受限制。

• 内置天线设计，美观大方；灵活的鹅颈式咪杆设计，可360°全方位调节，咪杆灯环指示发言状态。

• 使用1.5V电池（3粒）供电，即安装即使用，可连续使用8小时。

• 全塑料座壳，无噪音轻触开关设计，操作灵活。

系统主机参数

电源:DC12V-17V

接收灵敏度:-105db

信噪比:>90db

失真度:<0.05%@1KHz

最大频偏:±45 KHz

工作有效距离: ≥100米

会话信道数:6*60

功率:6.5W

WCS-202会议单元参数

电源:DC4.5V(1.5VAAX3)

发射功率:10mW

话筒灵敏度:-43±3dB@1 KHz

拾音咪头：电容式、单一指向

频率响应:40Hz~16KHz

持续使用时长：: 主席8小时

                代表8小时
